UB10AIR

开源的RTK定位器。

开机即用，配套显示平台。

支持千寻、六分、中移等主流CORS服务。

支持自建站接入

插卡SIM和贴片SIM可选

L1和L5双频定位，精度可达厘米级

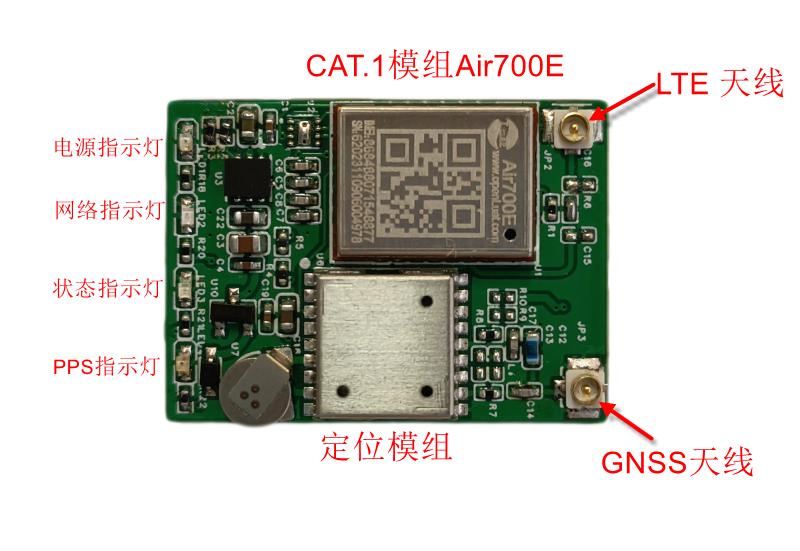

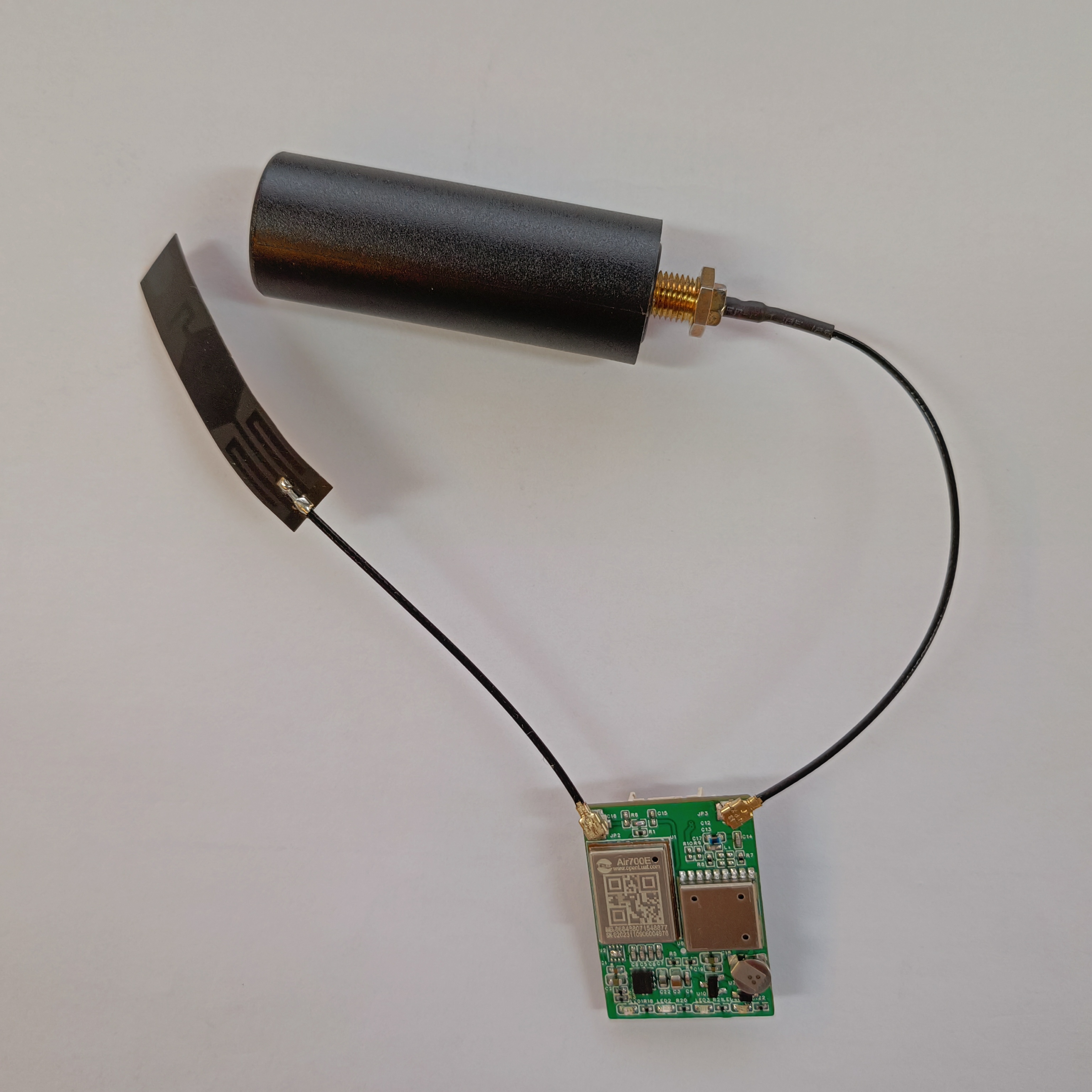

实物照片

硬件配置

• AIR700E LTE CAT.1通信模组
• 双频RTK定位模组
• USB Type-C接口（支持烧录和数据传输）
• 6Pin输出接口
• IPEX天线座
• 四颗指示灯，状态明确
• 3.3V 0.07F 后备电源

功能

• 开机自动连接CORS请求差分数据
• 定位数据通过JT/T808协议上传至LBS平台
• NMEA数据上传到Ntrip Caster平台，方便记录查看
• 方便二次开发或联系我们进行定制

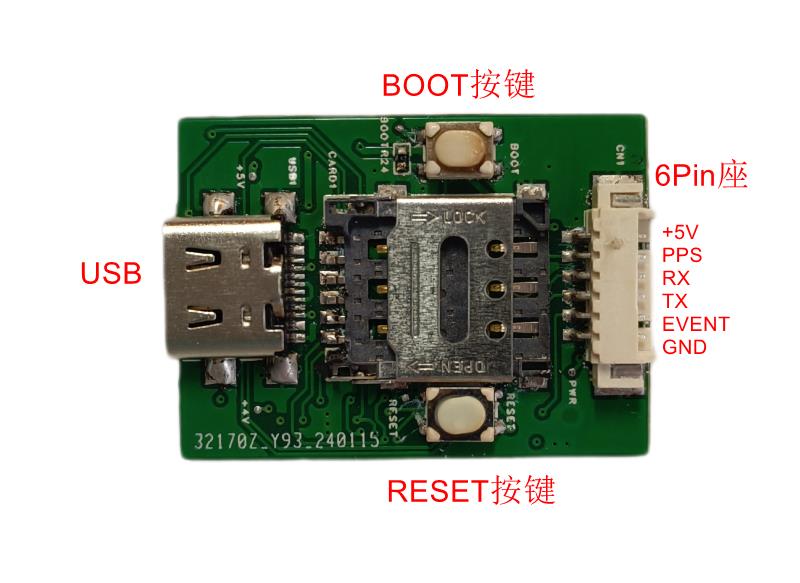

接口定义

• USB Type-C 烧录和数据输出
• 6Pin 座：+5V、PPS、RX、TX、EVENT、GND

使用方法

1.连接天线和USB供电

2.登录平台查看定位

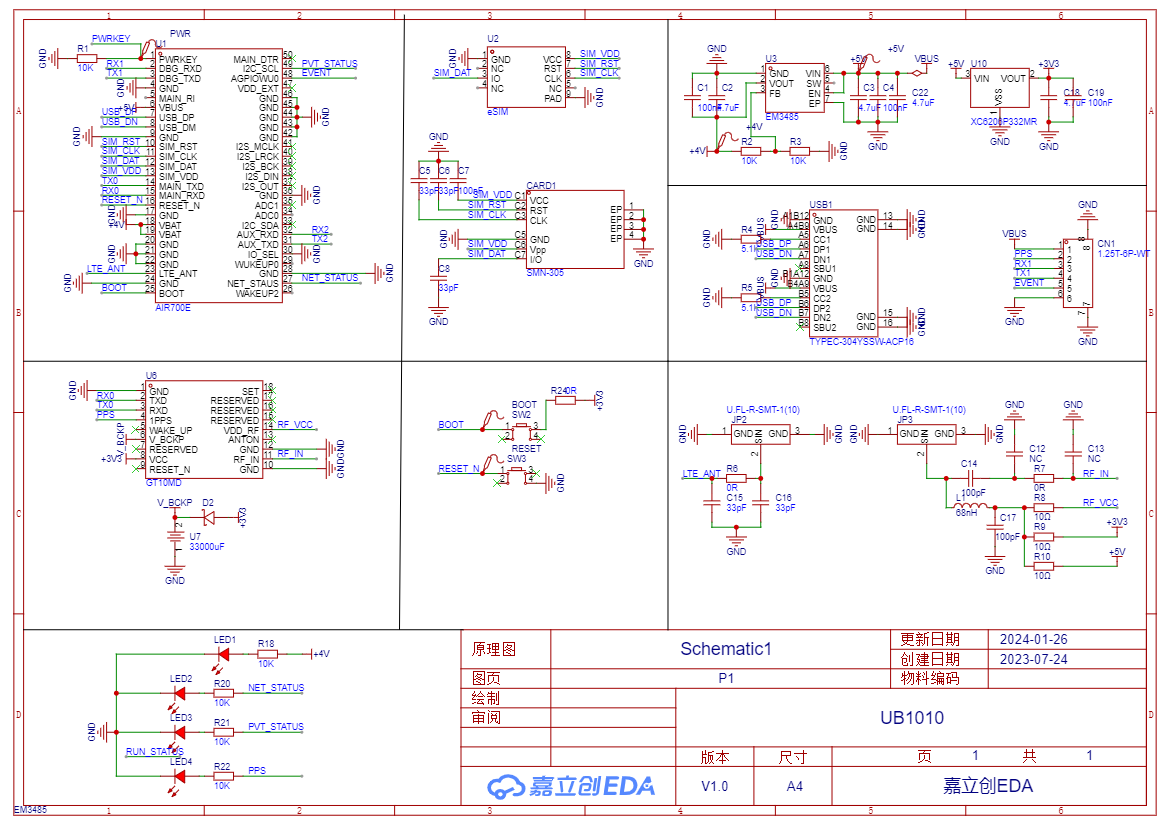

硬件原理图
